Tổng quan về quét đường 3 khối Hàn Quốc
Năng suất vận hành của xe quét 3 khối
Thông số kỹ thuật xe quét 3 khối
Xe quét 3 khối phù hợp cho lĩnh vực nào?
Giá bán xe quét 3 khối và các dòng xe quét khác
Những câu hỏi thường gặp về xe 3 khối

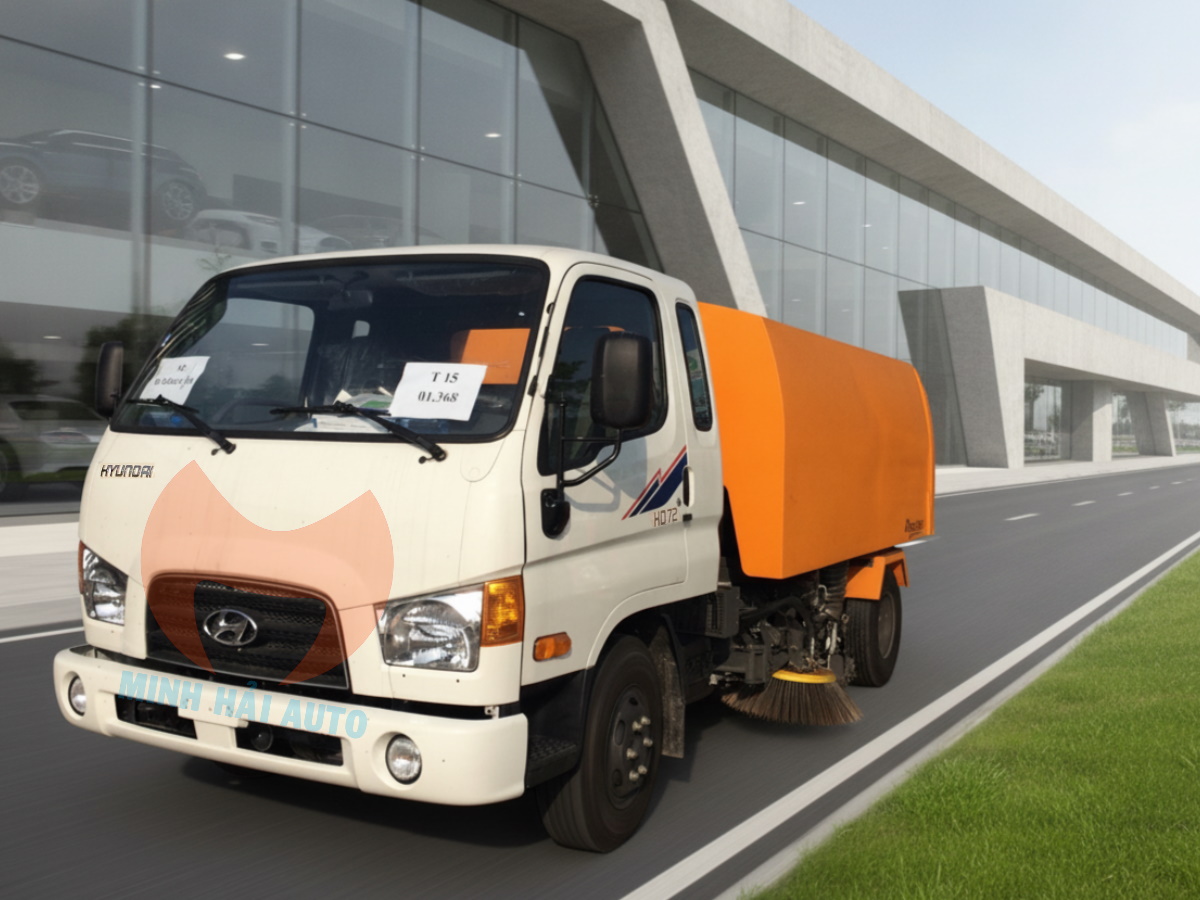

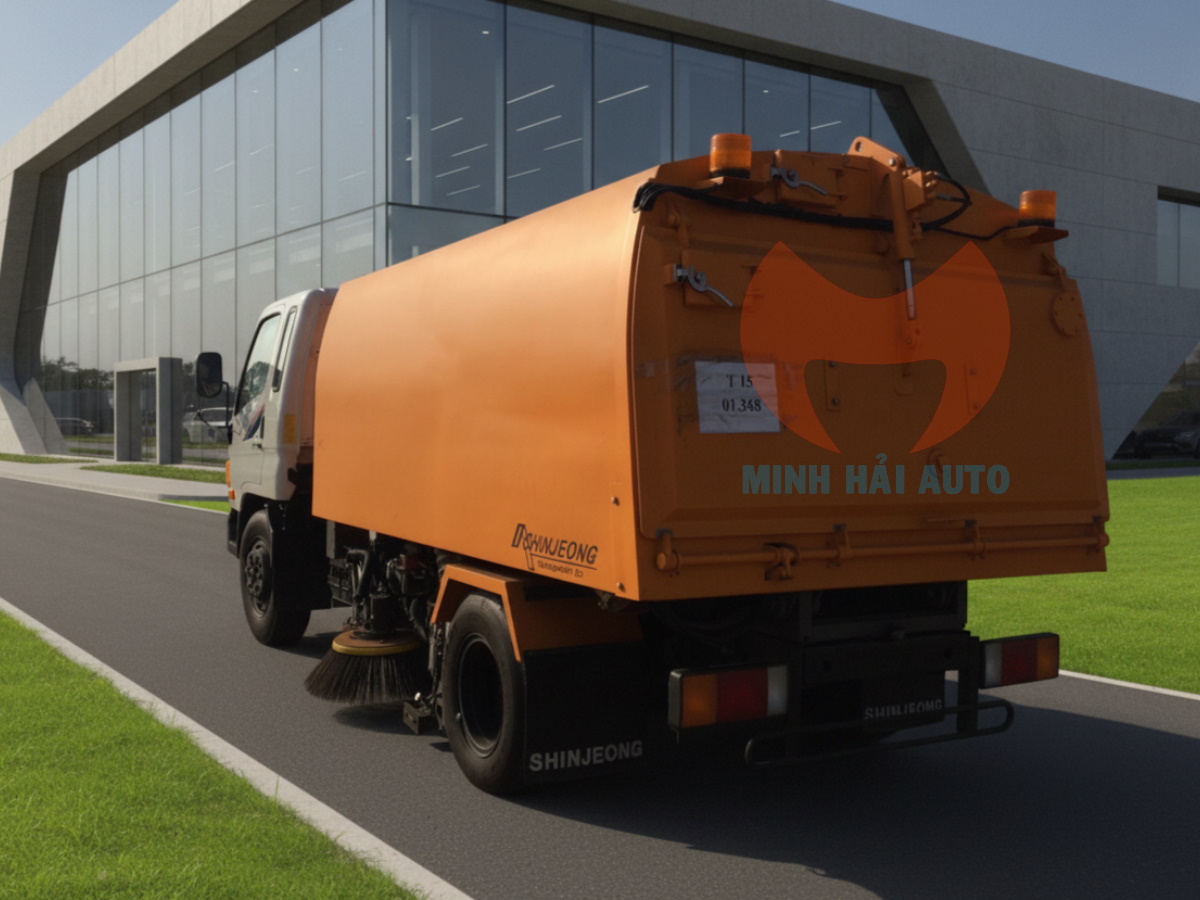

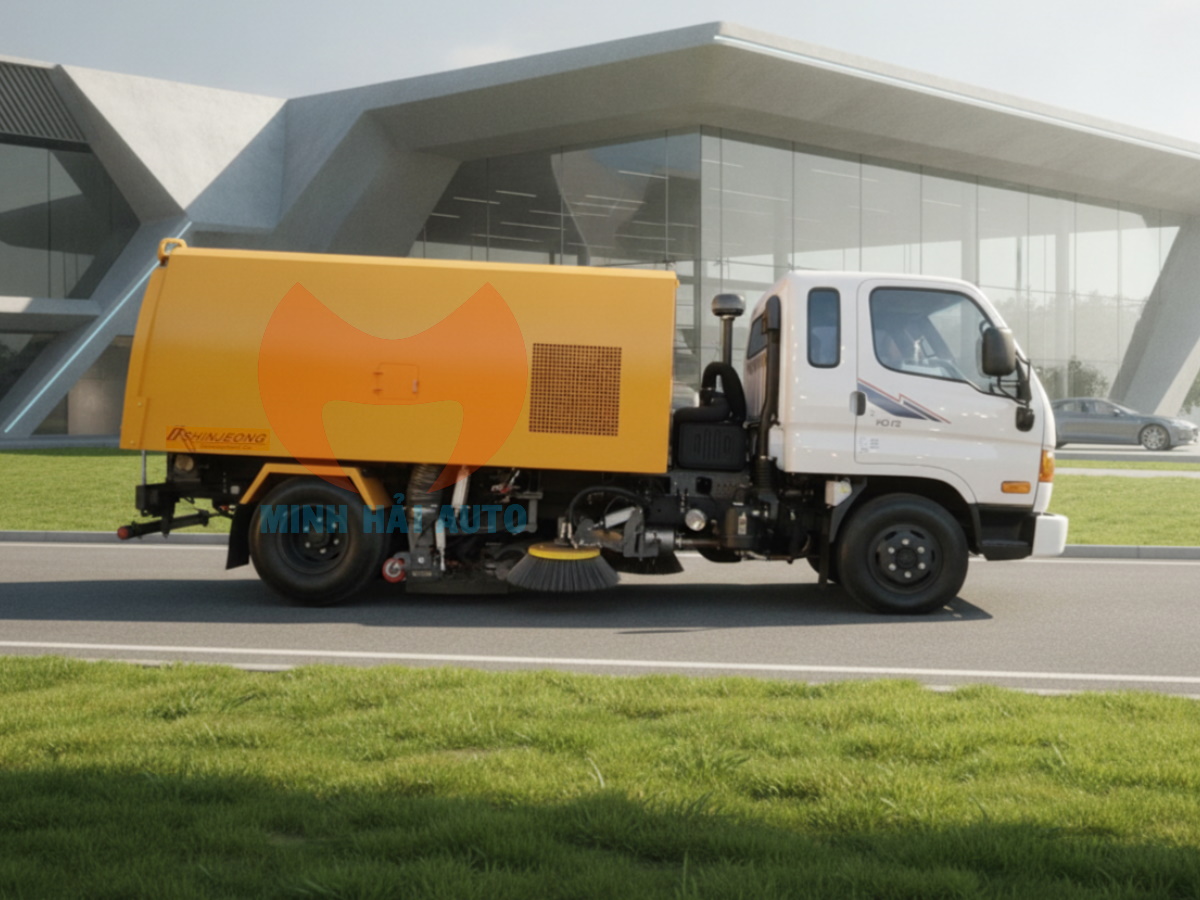

Xe quét đường hút bụi rác 3 khối là dòng xe vệ sinh chuyên dụng dành cho đường đô thị, đường cao tốc, quảng trường, sân bay, bến cảng, khu công nghiệp và các tuyến đường có nhu cầu làm sạch cơ giới với năng suất cao.
Điểm nổi bật của sản phẩm là cụm thiết bị quét hút chuyên dụng nhập khẩu Hàn Quốc, được lắp đặt trên chassis xe tải có tổng tải trọng từ 7,2 tấn trở lên.
Việc tách biệt giữa xe nền chassis và thiết bị chuyên dụng giúp khách hàng có nhiều lựa chọn hơn về thương hiệu chassis, động cơ và cấu hình xe, thay vì bị giới hạn vào một model chassis cố định.
Xe được thiết kế để thực hiện đồng thời quá trình:
Quét → gom rác → hút → lọc bụi → chứa rác → phun nước giảm bụi.
Khác với các loại xe quét nhỏ sử dụng cho khuôn viên hoặc đường nội bộ, cấu hình 3 khối hướng đến các tuyến đường có diện tích vệ sinh lớn hơn.
Thông số chính của cụm thiết bị:
Với chiều rộng quét tối đa 2 m và tốc độ quét khoảng 10 km/h, xe có khả năng phục vụ hiệu quả các tuyến đường đô thị và khu vực có diện tích vệ sinh lớn.
Catalogue công bố:
Năng suất quét tối đa: 20.000 m²/h.
Các thông số vận hành chính:
|
Hệ thống/chi tiết |
Thông số/giá trị |
|
Dung tích thùng rác |
3 m³ |
|
Chiều rộng quét |
2.000 mm |
|
Tốc độ quét |
10 km/h |
|
Năng suất quét tối đa |
20.000 m²/h |
|
Góc đổ thùng |
50° |
|
Bồn nước |
700 L |
|
Lưu lượng blower |
160 m³/phút |
|
Độ chân không blower |
-1.000 mmAq |
|
Đường kính ống hút |
Ø200 mm |
|
Chổi bên |
Ø700 mm × 2 |
|
Chổi cuốn |
Ø250 × 960 mm |
|
Bán kính quay tối thiểu* |
5 m |
|
Khả năng leo dốc* |
30% |
* Theo công bố của nhà sản xuất.

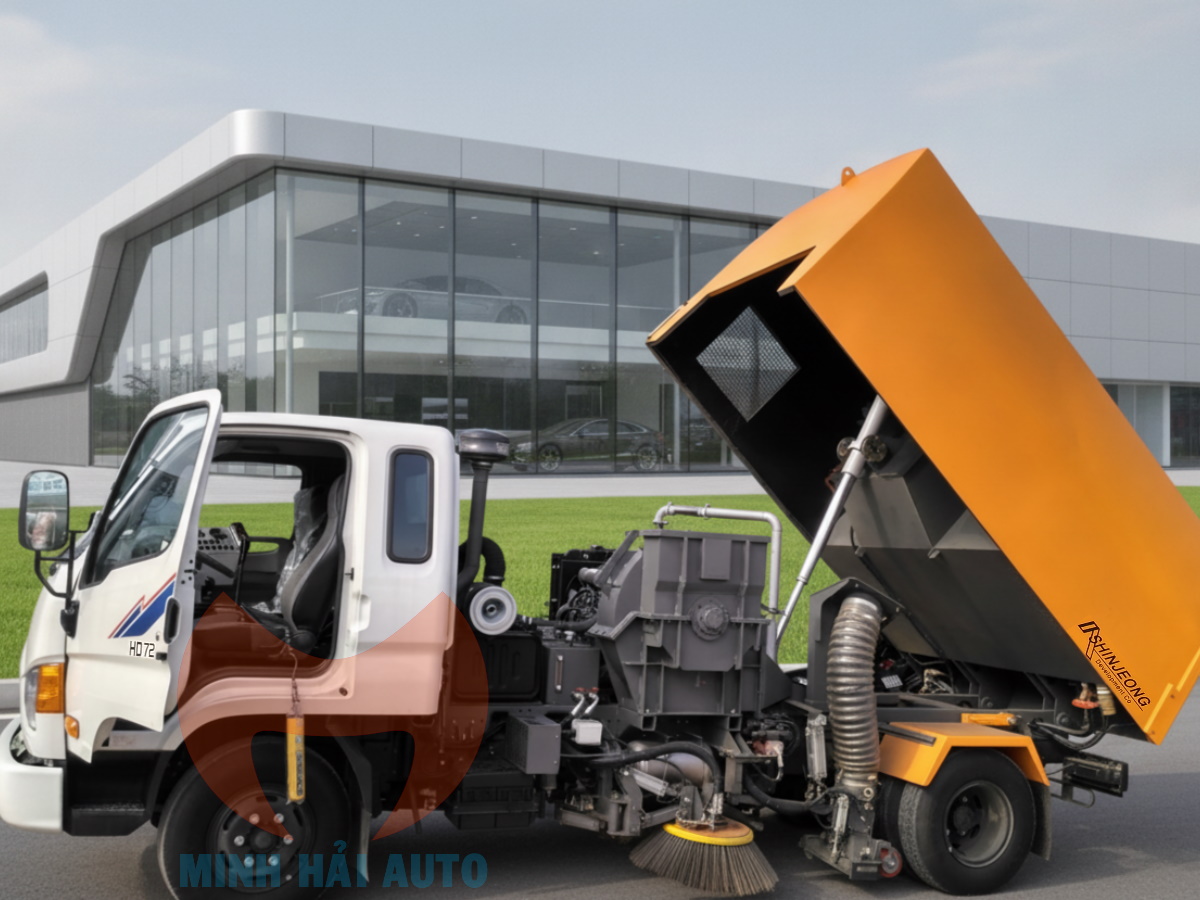

Giống như các dòng xe quét tiêu chuẩn, có cấu tạo bao gồm các bộ phận chính sau: xe nền cơ sở chassis, hệ thống quét gồm cụm chổi quét, miệng hút, quạt hút, thùng chứa rác, hệ thống phun nước và hệ thống thủy lực điều khiển thiết bị,…
Xe có thể nhập khẩu nguyên chiếc từ Hàn Quốc, tuy nhiên do rào cản thương mại giữa Nhà sản xuất xe nền bên Hàn Quốc và đại lý phân phối tại Việt Nam, việc nhập xe nguyên chiếc có nhiều khó khăn và được Nhà sản xuất xe quét chuyên dùng không khuyến cáo lựa chọn. Phương án được khuyến nghị là nhập khẩu hệ thống quét chuyên dùng (thùng chuyên dùng, upper body) từ Hàn Quốc và lắp đặt hoàn thiện tại Việt Nam trên các nền xe phổ thông và chất lượng như Hino XZU, Isuzu NPR85, Hyundai EX8, Fuso,…
Thiết bị quét 3 khối có thể lựa chọn lắp trên chassis xe tải có tổng tải trọng từ khoảng 7,2 tấn trở lên, tùy theo cấu hình thực tế, tải trọng thiết bị và yêu cầu đăng kiểm.
Không nhất thiết phải sử dụng một thương hiệu chassis duy nhất.
Khách hàng có thể lựa chọn chassis phù hợp với:
Như vậy, thiết bị quét chuyên dụng mới là phần cốt lõi của sản phẩm, còn chassis được lựa chọn theo nhu cầu của từng dự án.
Cụm thiết bị được thiết kế theo nguyên lý quét kết hợp hút chân không, cho phép thu gom nhiều loại rác trên mặt đường như:
Catalogue mô tả hệ thống có khả năng hút các loại vật liệu tương đối lớn ở khu vực giữa và hai bên đường mà hạn chế phát tán bụi trong quá trình làm sạch.
Đây là điểm khác biệt quan trọng so với phương pháp quét thủ công hoặc sử dụng máy thổi rác thông thường.
Hệ thống hút sử dụng quạt turbo blower dẫn động bằng động cơ phụ.
Theo catalogue:
Quạt tạo luồng khí tốc độ cao trong đường ống, đưa rác từ miệng hút vào thùng chứa.
Đây là một trong những thông số kỹ thuật đáng đưa lên vị trí nổi bật của bài vì nó thể hiện trực tiếp năng lực hút của hệ thống.
Hệ thống quét gồm:
Chổi được điều khiển bằng hệ thống van điện từ kết hợp xy lanh khí nén và mạch thủy lực.
Chổi cuốn trung tâm có nhiệm vụ đưa rác về khu vực miệng hút để hệ thống chân không thu gom vào thùng.
Xe sử dụng hệ thống hút hai bên, mỗi bên một miệng hút.
Ống hút có:
Đường kính trong Ø200 mm
và sử dụng ống cao su mềm có gia cường dây thép.
Khi gặp các loại rác lớn, bùn hoặc cát nhiều, cơ cấu khí nén có thể được điều khiển để mở miệng hút, tăng khả năng thu gom vật liệu vào hệ thống.
Thùng chứa là một trong những bộ phận quan trọng nhất của xe quét 3 khối.
Thông số:
Bên trong thùng có lưới lọc bụi, đồng thời thiết kế dòng khí dạng cyclone giúp tách bụi và rác trong quá trình hút.
Thiết kế này giúp tận dụng tốt không gian chứa rác và hạn chế hiện tượng bụi bị cuốn ngược trở lại môi trường.
Xe được trang bị bồn nước dung tích 700 L, chế tạo bằng inox.
Hệ thống có tổng cộng 12 đầu phun nước, bố trí tại:
Mục đích là tạo ẩm và giảm bụi trong quá trình quét hút.
Bơm nước được dẫn động bằng dây đai từ động cơ phụ, áp suất nước khoảng 3 bar. Hệ thống còn có bộ lọc nước nhằm hạn chế tắc đầu phun và bảo vệ bơm.
Thiết bị sử dụng hệ thống thủy lực để vận hành:
Một điểm đáng chú ý là bơm thủy lực có thể được dẫn động theo hai phương án:
Nhờ đó, trong một số tình huống khi động cơ phụ gặp sự cố, hệ thống vẫn có khả năng sử dụng bơm thủy lực từ PTO để thực hiện thao tác cần thiết phục vụ bảo trì và sửa chữa.
Các chức năng chính của thiết bị được điều khiển thông qua bảng điều khiển trong cabin.
Người vận hành có thể kiểm soát:
Một số cơ cấu còn có cần điều khiển thủ công bên dưới thùng thiết bị để sử dụng khi cần thiết.
|
Hạng mục/Bộ phận |
Thông số/Chỉ số |
|
Model thiết bị |
RS03I |
|
Loại thiết bị |
Thiết bị quét hút đường chuyên dụng |
|
Dung tích thùng rác |
3 m³ |
|
Chiều rộng quét tối đa |
2.000 mm |
|
Tốc độ quét |
10 km/h |
|
Năng suất quét tối đa |
20.000 m²/h |
|
Góc đổ thùng |
50° |
|
Bồn nước |
700 Lít |
|
Quạt hút (Blower) |
Turbo Blower |
|
Lưu lượng quạt hút |
160 m³/phút |
|
Độ chân không |
-1.000 mmAq |
|
Vật liệu quạt |
Thép không gỉ |
|
Ống hút |
Ø200 mm |
|
Số lượng miệng hút |
2, trái + phải |
|
Chổi quét bên |
Ø700 mm × 2 |
|
Dẫn động chổi bên |
Motor thủy lực |
|
Chổi cuốn trung tâm |
Ø250 × 960 mm |
|
Số lượng chổi cuốn |
1 |
|
Tốc độ chổi cuốn |
0–100 vòng/phút |
|
Dẫn động chổi cuốn |
Motor thủy lực |
|
Bơm nước |
Dẫn động bằng động cơ phụ |
|
Áp suất bơm nước |
3 bar |
|
Số đầu phun nước |
12 đầu phun |
|
Vật liệu bồn nước |
Inox |
|
Hệ thống thủy lực |
Bơm bánh răng |
|
Áp suất thông thường |
210–234 bar* |
|
Áp suất làm việc |
140–180 bar* |
|
Chassis yêu cầu |
Tổng tải từ 7,2 tấn trở lên |
|
Chassis cụ thể |
Lựa chọn theo nhu cầu và cấu hình thực tế |
* Đây là thông số cơ bản trong catalogue mà Nhà sản xuất giới thiệu; khi lắp trên chassis mới, hệ thống thủy lực thực tế cần được xác nhận theo cấu hình thiết bị.

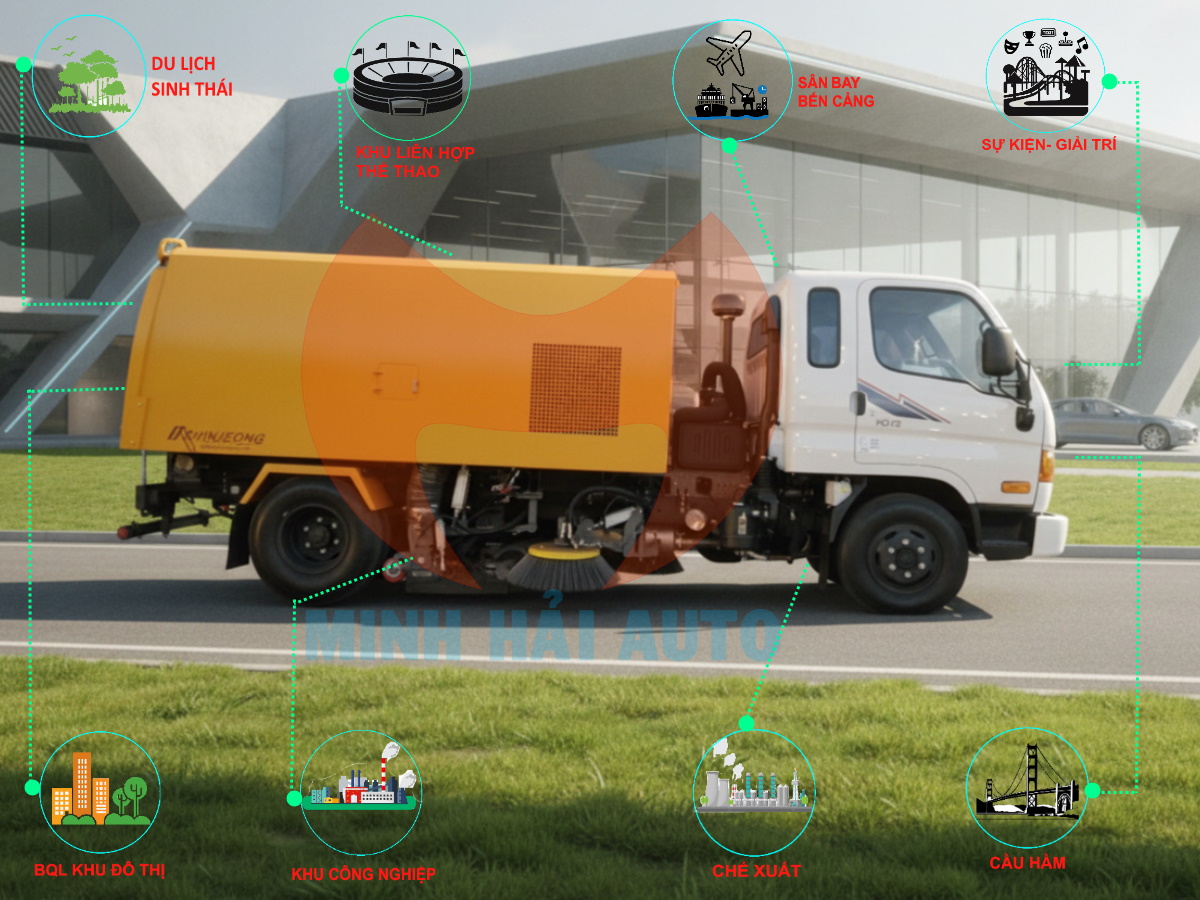

Dòng xe này phù hợp với các đơn vị cần cơ giới hóa công tác vệ sinh trên diện rộng:
Catalogue RS03I cũng xác định các nhóm ứng dụng chính gồm đường đô thị, đường cấp cao, quảng trường, sân bay, bến cảng và các bề mặt đường khác.
Tập trung vào chất lượng và khả năng làm việc của cụm thiết bị quét hút thay vì phụ thuộc vào một thương hiệu chassis cố định.
Dung tích lớn, phù hợp với những tuyến đường cần thời gian làm việc liên tục.
Blower lưu lượng 160 m³/phút, độ chân không công bố -1.000 mmAq.
Tạo thành quy trình quét – gom – hút tương đối hoàn chỉnh.
Hệ thống 12 đầu phun hỗ trợ giảm bụi trong quá trình vệ sinh.
Cấu hình hiện tại định hướng sử dụng chassis có tổng tải từ 7,2 tấn trở lên, giúp khách hàng chủ động lựa chọn xe nền phù hợp.
Giá xe quét đường 3 khối phụ thuộc chủ yếu vào chassis được lựa chọn và cấu hình thiết bị quét hút.
Do sản phẩm không bị giới hạn vào một model chassis cố định, Minh Hải Auto có thể tư vấn theo từng phương án:
Chassis → tải trọng → chiều dài cơ sở → thiết bị quét 3 khối → hệ thống thủy lực → hệ thống nước → hoàn thiện xe.
Khách hàng có thể yêu cầu lựa chọn chassis phù hợp với ngân sách, khả năng khai thác và điều kiện vận hành.
Cũng vì vậy mà giá bán xe quét 3 khối có khoảng dao động lớn từ 2.5t đến 4t. Quý khách cũng có thể tham khảo thêm giá xe quét từ 1 tới 10 khối>>> để có được cái nhìn tổng quan về phương án đầu tư.
Nếu mức giá trên vượt quá hạn mức đầu tư của Quý khách, các dòng xe quét 2 khối Zoomlion hoặc Fulongma có nguồn gốc Trung Quốc là 1 lựa chọn đáng để quan tâm. Ngược lại nếu xe 3 khối vẫn chưa đạt năng suất làm việc yêu cầu, xe quét 5 khối Zoomlion hoặc Fulongma tương đương hay xe quét 5 khối giá rẻ là 1 lựa chọn đáng được quan tâm.
Cấu hình sản phẩm hiện tại yêu cầu chassis có tổng tải trọng từ 7,2 tấn trở lên. Chassis cụ thể sẽ được lựa chọn theo cấu hình thiết bị và yêu cầu của khách hàng.
Thùng chứa rác có dung tích 3 m³.
Có. Thiết bị sử dụng hệ thống quạt hút và đường ống hút để thu gom bụi, cát, sỏi và các loại rác trên mặt đường.
Có. Bồn nước 700 L và hệ thống 12 đầu phun được bố trí tại chổi quét, chổi cuốn và miệng hút.
Blower có lưu lượng 160 m³/phút, độ chân không công bố -1.000 mmAq.
Cụm quét gồm 2 chổi bên đường kính 700 mm và 1 chổi cuốn trung tâm kích thước 960 × Ø250 mm.
